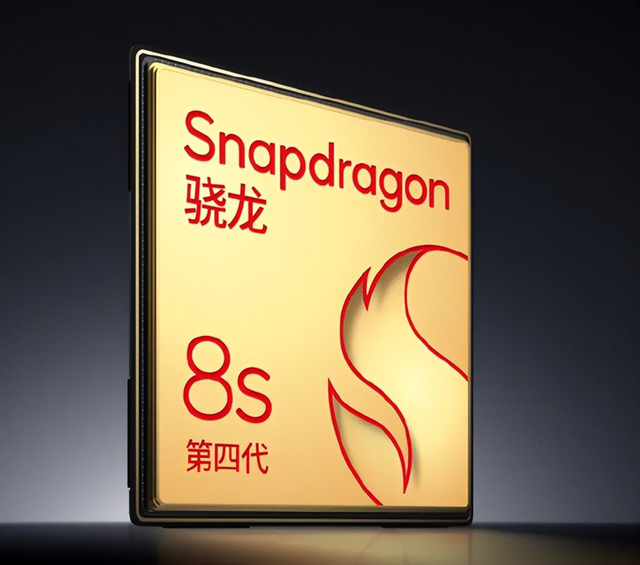

高通在今年4月初推出骁龙8s Gen4，这款定位中高端的次旗舰芯片是带着明确的目标而来的，用全大核架构打破性能与能效的平衡困局。然而，网上同时也出现了骁龙8s至尊这个名字，让人一头雾水。事实上，高通从来没有发布过骁龙8s至尊，所谓的骁龙8s至尊，真身就是骁龙8s Gen4。8s至尊并不存在，只是网络的误传而已。骁龙8s Gen4作为8s系列首款采用“1超7大”设计的芯片，它不仅实现了性能的跨越式提升，更通过架构革新重新定义了中高端市场的性能标准。

全大核架构：一次反常识的能效革命

骁龙8s Gen4最引人注目的，是其摒弃传统“大中小核”混搭的激进设计：1颗3.21GHz的X4超大核主导核心性能，搭配3颗3.01GHz、2颗2.80GHz和2颗2.02GHz的A720大核。这种“全大核”布局看似会增加功耗，实则暗藏精妙的能效逻辑——将原本由小核承担的任务迁移至能效比更优的A720中核，通过不同频率的大核实现“分级响应”。

当用户刷社交软件、回复消息时，2.02GHz的A720核心即可高效处理，避免大核唤醒带来的功耗浪费；切换到视频剪辑、多任务处理时，3.01GHz的核心集群快速介入；而运行大型游戏时，X4超大核与高频A720协同发力。这种设计既减少了核心调度的延迟（不同架构核心切换时的效率损耗），又避免了传统小核“性能不足拖后腿”的问题，最终实现“该快则快，该省则省”的智能表现。实测数据显示，其CPU多核能效全程领先于第三代骁龙8旗舰芯片，印证了架构革新的价值。

Adreno825GPU：旗舰级架构的性能下沉

图形性能的跃升是骁龙8s Gen4的另一张王牌。其搭载的Adreno825GPU与骁龙8至尊版同属一代架构，通过将频率提升至1.15GHz并配备12MB图形内存，实现了49%的性能提升——这是骁龙8s系列史上最大的代际进步。

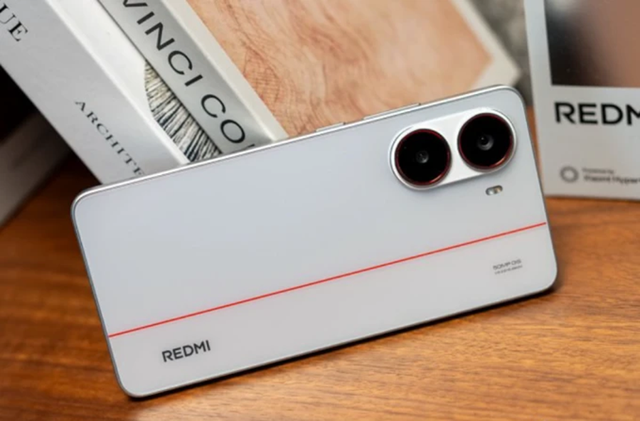

这种提升并非简单的参数堆砌。在REDMITurbo4Pro上，Adreno825展现出“性能与能效并重”的特质：运行《王者荣耀》90帧模式时，帧率稳定性媲美旗舰机型，而功耗比上一代降低15%；即便是《原神》这类高负载游戏，也能在中等画质下保持流畅运行，同时将机身温度控制在40℃左右。对于REDMITurbo4Pro这样2.5K价位段的机型而言，这样的图形表现足以让用户告别“中端机玩不了大作”的偏见。

实测验证：次旗舰的“准旗舰”实力

REDMITurbo4Pro的实测数据，为骁龙8s Gen4的性能定位提供了最佳注脚。安兔兔201.38万分的成绩，不仅比上一代骁龙8sGen3提升26.3%，更接近2023年顶级旗舰芯片的水平。细分来看，骁龙8s Gen4的CPU性能接近第三代骁龙8旗舰芯片GeekBench6测试中，2127分的单核成绩与第三代骁龙8基本持平，保证了App启动、网页加载等单线程任务的流畅性；6630分的多核成绩虽略逊于旗舰，但应对多任务处理已绰绰有余。这种“单核追旗舰，多核保实用”的表现，精准契合了主流用户的需求——大多数时候，我们需要的是“足够快”而非“极限快”，而骁龙8s Gen4恰好踩准了这个平衡点。GPU表现同样跻身第一梯队，意味着用户在日常使用中几乎感受不到与旗舰机的差异。
